容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程 ：650MM標準型,850加高型 其它可定制
有效寬度 ：不限
測試速度 ：0.001~500mm/min 或其它
速度精度 ：±0.25-0.5%
單位切換 ：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2
電池隔膜拉伸試驗機
用途：
電池隔膜是電池的重要組成部分，用于隔離正負極、防止短路，同時允許離子通道的通行。因此，電池隔膜的拉伸強度是評估其質量和性能的重要指標。

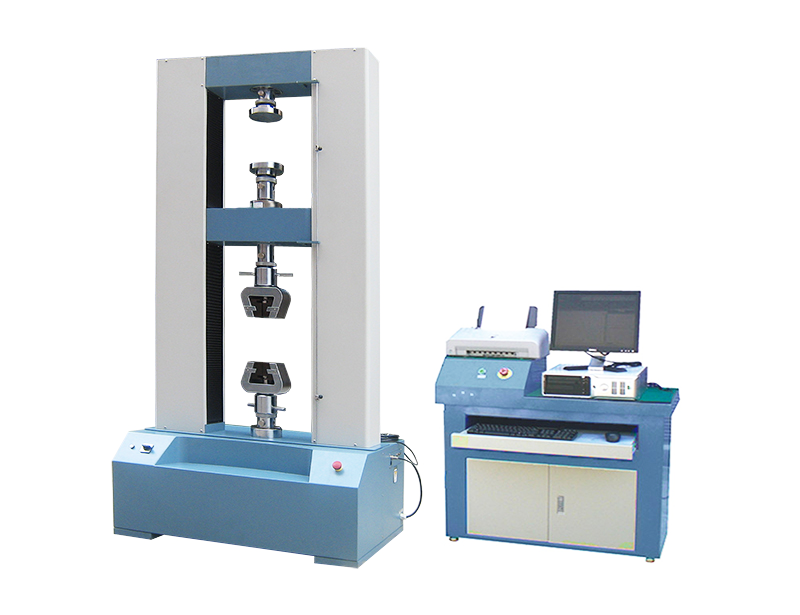

賽測試驗設備電池隔膜拉伸試驗機是一種專門用于測試電池隔膜材料的拉伸性能的設備，采用伺服控制系統和日本松下伺服/美國世銓輪輻傳感器，能夠準確地測試隔膜材料的拉伸強度、斷裂伸長率、斷裂應變等參數，從而評估隔膜的性能。試樣在一定速度下進行拉伸，并通過傳感器實時采集試樣的拉伸力和位移數據。電池隔膜拉伸試驗機廣泛應用于電池材料研發和生產領域，可用于各種類型的電池隔膜材料的質量控制和產品研發。通過對電池隔膜拉伸性能的測試，可以評估材料的可靠性和安全性，有助于提高電池產品的性能和品質。
測試步驟如下：
1、試樣的制備

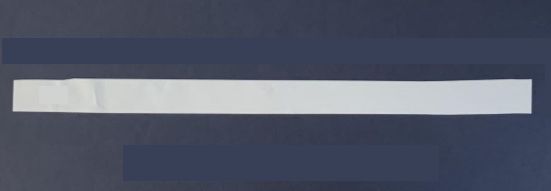

在本次試驗中，為了評估鋰電池隔離膜的拉伸性能，使用了235X200的方形樣品，并從中切取了15mm寬的長條狀樣品。根據縱向和橫向的取樣方向，分為兩組樣品，每組各測試5件。
2、固定樣品

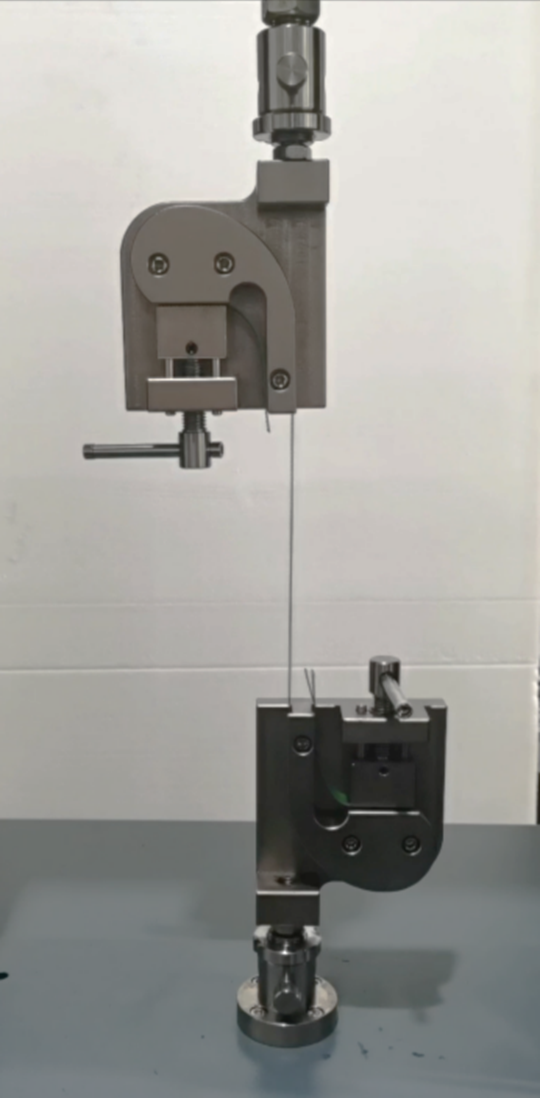

將樣品夾在電子萬能試驗機的夾具中，確保樣品保持平整。
3、安裝測試
將樣品固定在夾具上，首先將拉力機校準清零，設定測試寬度，拉伸速度，然后開始測試，即可得到拉伸強度、斷裂伸長率、斷裂應變等參數。處理數據時，將測試開始和結束時兩段刪除，即可得到標準曲線。
試驗滿足及執行標準
《GB/T 36363-2018鋰離子電池用聚烯烴隔膜》
核心技術參數
|
容量選擇 |
50N,100N,250N,500N,1kN,2.5kN,5KN |
|
單位切換 |
N,kN,kgf,Lbf,Mpa,Lbf/In²,kgf/mm² |
|
荷重分解度 |
1/500,000(0.5級)/1/250,000(1級) |
|
試驗機精度等級 |
0.5級/1級 |
|
力量放大倍率 |
無段 |
|
最大行程（不含夾具） |
650mm(標準型),850mm(加高型) 可選 |
|
有效寬度 |
不限 |
|
測試速度 |
0.001~500mm/min 或其他 |
|
速度精度 |
±0.25%(0.5級) / ±0.5%(1級) |
|
位移分辨率 |
0.00004mm |
|
軟體 |
可閉環控制軟體 |
|
馬達 |
AC伺服馬達 |
|
傳動桿 |
高精度滾珠絲桿 |
|
主機尺寸(WxDxH) |
標準型：585×505×1290mm加高型：585×505×1490mm |
|
電源 |
AC220/50Hz 10A 或指定 |
* 選配不同夾具，可完成不同材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗。
